"לטפס או לא לטפס?" שיטות ביצוע גרעיני מבנים רבי קומות

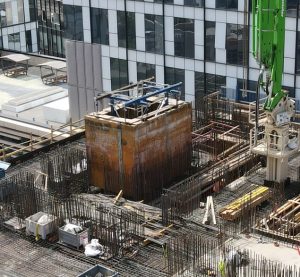

הגדרת שיטת גרעין מטפס מראש
התקדמות בביצוע הגרעין מבלי קשר להתקדמות בביצוע התקרות מסביב לגרעין.
לאחר התקדמות הגרעין ביצוע התקרות סביבו.
נדרש ביצוע חיבור קונסטרוקטיבי של התקרות מסביב לגרעין באמצעות שקעי קוצים מכופפים, או באמצעות הארכת מוטות זיון ע"י מחברים בורגיים זכר/נקבה או באמצעים אחרים.
היתרונות בטיפוס הגרעין מראש
מאפשר שינוע של כל התבניות כלפי מעלה, תוך צמצום פעולות עגורן, וצמצום הצורך בשטחי ההתארגנות )בעיקר בהתייחס לתבניות חוץ גרעין(.
ביצוע עבודת הגרעין במקביל לעבודת התקרות - ביטול מוחלט של התלות והשלביות בין פעולות אנכיות לאופקיות.
מאפשר הגדלת כמות הפועלים.
מאפשר המשך עבודות השלד במקרה של תקלה מעכבת בגרעין או בתקרות.
מאפשר הקדמת ההגעה לסיום הגרעין ותחילת עבודות בפירי המעלית וכדומה.
ארגון וסדר באתר בתחילת העבודה בשלב המרתפים ובלובי.
החסרונות בטיפוס הגרעין מראש
- שטח ההתארגנות בגרעין מצומצם – מקטין את תפוקת הברזלנים בעבודת הברזל בגרעין!!!
- מורכבות המדידה.
- מורכבות הביצוע – חייבים להיות מדויקים בניהול.
- עלויות המערכת המטפסת או המחליקה.
- עלויות וזמן היישום של החיבורים הקונסטרוקטיביים בין התקרות לקירות הגרעין.
- זמן התארגנות ראשוני מעכב את התקדמות ביצוע.
- תשומת לב נדרשת לנושא גובה תורן חופשי בעגורנים חיצוניים.
- במידה והעגורנים מטפסים עם הגרעין, תשומת לב למרחק הגלגלת והמנופאי מאזור העבודה.
מהו המבנה הקונסטרוקטיבי של הפרויקט?

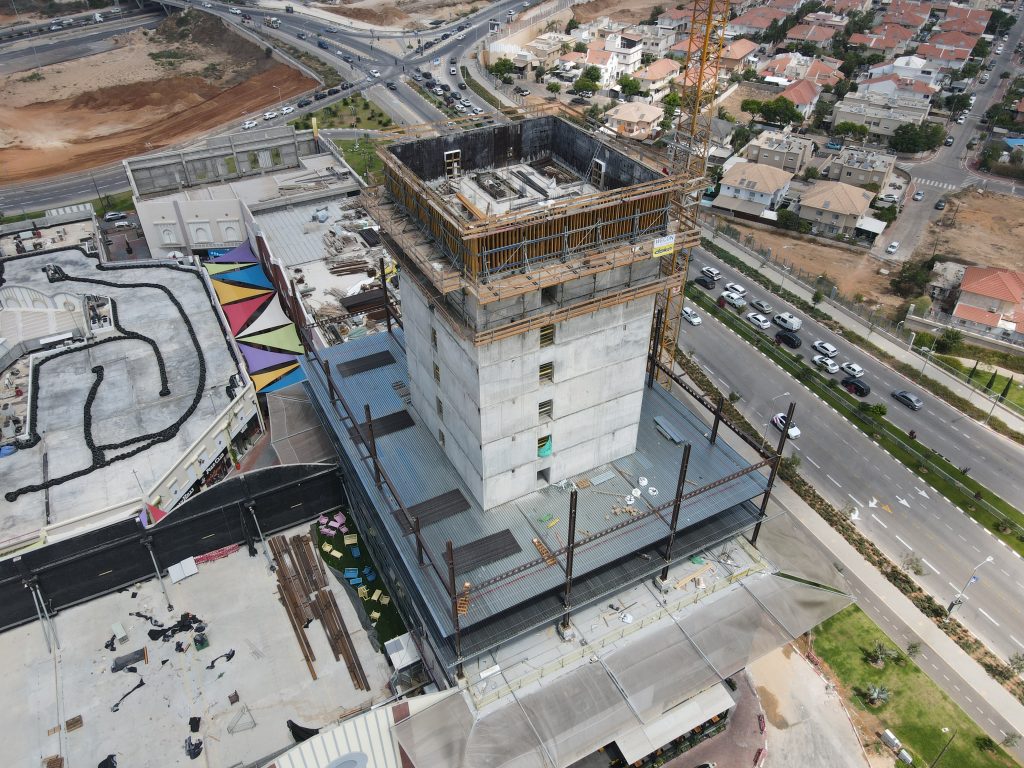

מבנה פלדה סביב גרעין בטון
לטפס
בפרויקט זה – שיטת הביצוע בכללותה
נקבעה על פי סביבת העבודה
תקרות טרומיות סביב גרעין בטון
במבנה שמעל 15 קומות ככל הנראה יהיה נכון לטפס מראש עם הגרעין. בעיקר בגלל פעולות עגורן להנחת לוח"דים ותלות בספק חיצוני.
השאלות הנוספות:
מספר עגורנים ביישום?
לוח זמנים נדרש?
כמות פועלים המוקצים לעבודת השלד?
גאומטריית הגרעין?
מורכבות העבודות בהיקף?
האם ניתן לטפס משלב המרתפים?
מהי סביבת העבודה?
תקרות טרומיות סביב גרעין בטון

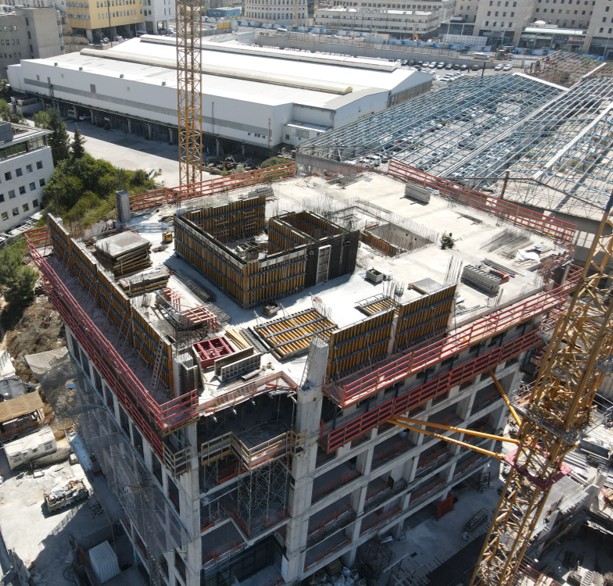

בפרויקט מגדל רם בגובה 15 קומות טיפוסיות הוחלט שלא לטפס מראש עם הגרעין
השיקולים מתוך המענה על השאלות:
שני עגורנים.
שליטה טובה בהספקת הלוח"דים.
לוח זמנים נדרש – סביר.
כמות פועלים מותאמת לתפוקה מקסימלית.
גאומטריית הגרעין פשוטה יחסית.
לא ניתן היה לטפס משלב המרתפים משיקולי גאומטריה.
גאומטריית ההיקף וקורת ההשענה ללוח"דים בהיקף הייתה מאתגרת ובפועל עבודות ההיקף היוו את הנתיב הקריטי.
מבנה בטון יצוק גרעין ותקרות יצוקות במקום

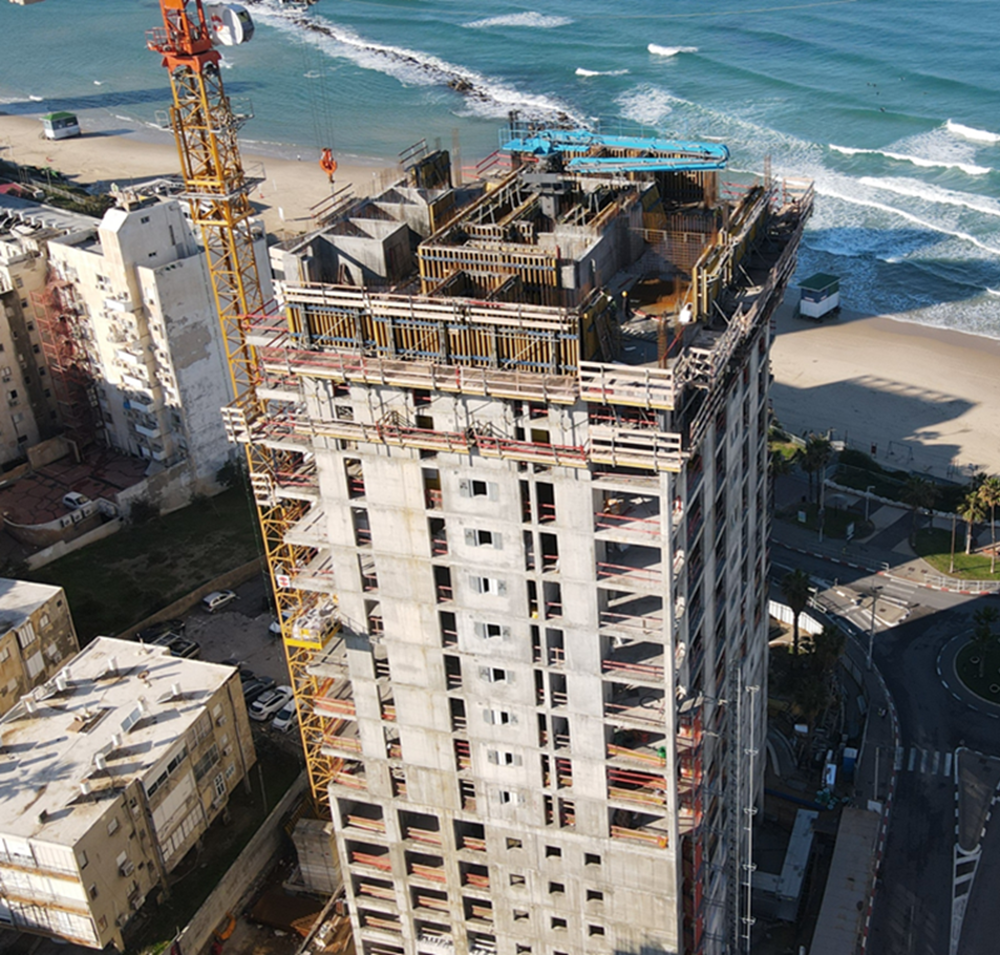

לטפס עם הגרעין במגדל מגורים?
יש לזכור ששלב הגמרים בפרויקט מגורים רגיל הינו ארוך יחסית.
השאלות הנוספות:
מספר עגורנים ביישום?
לוח זמנים נדרש?
כמות פועלים המוקצים לעבודת השלד?
האם ניתן לנתק את הגרעין בטיפוס מההיקף?
מורכבות העבודות בהיקף? כמה ממ"דים יש?
האם ניתן לטפס משלב המרתפים?
מהי סביבת העבודה?
מהו המבנה הקונסטרוקטיבי של הפרויקט?
מבנה בטון יצוק ותקרות דרוכות - 40 קומות
ההחלטה והשיקולים מורכבים מהרבה פרמטרים
השאלות הנוספות:
לוח זמנים נדרש?
מיקומי העגורנים?
כמות פועלים המוקצים לעבודת השלד?
גאומטריית הגרעין? גודל הגרעין?
מורכבות העבודות בהיקף?
גודל התקרות סביב הגרעין?
האם ניתן לטפס משלב המרתפים?
האם הגרעין הוא הנתיב הקריטי?
האם נצליח להוציא את הגרעין מהנתיב
הקריטי בזכות הטיפוס?
מבנה בטון יצוק ותקרות דרוכות מהו גובה הבניין? ומאיזה שלב ניתן לטפס?

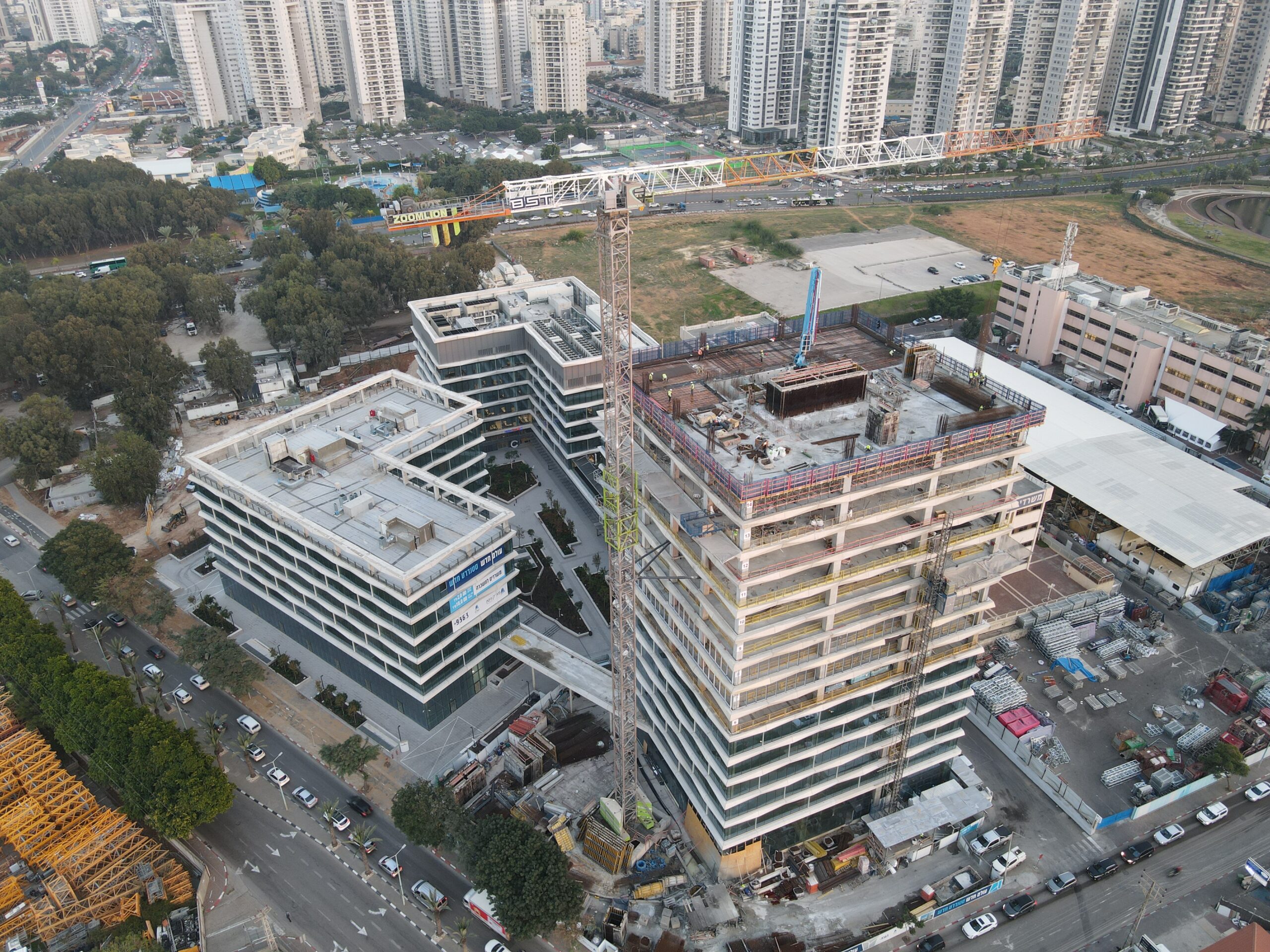

מגדל משרדים שהחל ביצוע מקומה 4 בגובה של 25 קומות.
הפרמטרים הנוספים שנבחנו:
עגורן אחד – לטפס
לוח זמנים נדרש 2 קומות בחודש – לא לטפס
כמות פועלים מועטה יחסית – לא לטפס
גאומטריית הגרעין פשוטה – לא לטפס
עבודות מורכבות בהיקף – לטפס
לא ניתן לטפס משלב המרתפים – לא לטפס
הוחלט שלא לטפס עם הגרעין לאור מספר הקומות הנמוך יחסית (21) ולאור שפרויקט המגדל התחיל לאחר סיום שלב א'(החל מקומה 4 )בפועל הושג קצב מהיר יותר מהצפוי.
מהו גובה הבניין?

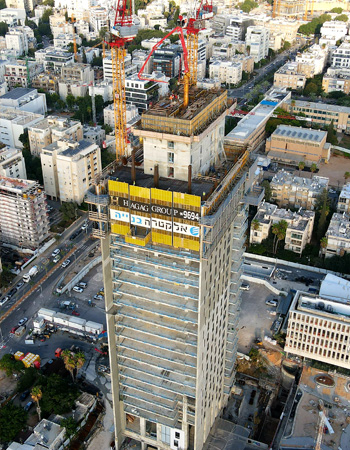

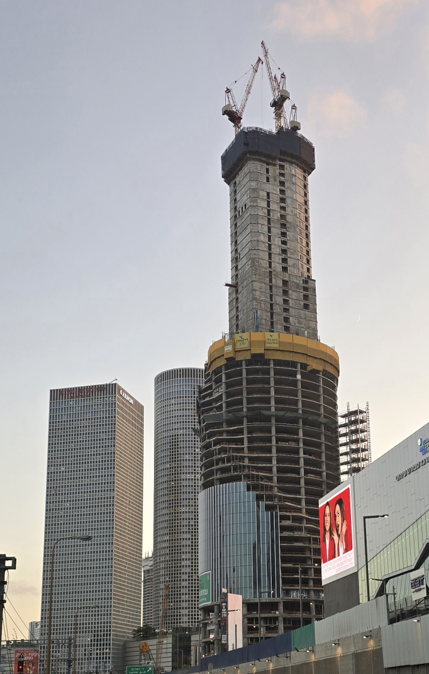

בגורדי שחקים (מעל 300 מטר) - הנחת העבודה שחייבים לטפס מראש עם הגרעין.
גורד שחקים (מבנה בטון יצוק ותקרות דרוכות)
השאלות הנדרשות:

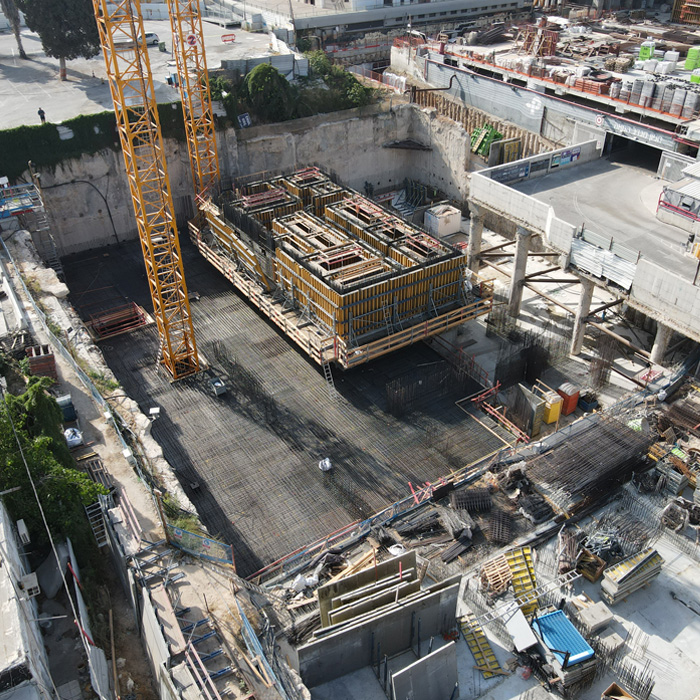

האם ניתן לטפס משלב הרפסודה?
האם ניתן לצמוח עם הגרעין מראש לגובה רב?
מספר עגורנים ביישום?
גאומטריית הגרעין?
מורכבות העבודות בהיקף?
שטח הקומה מחוץ לגרעין?

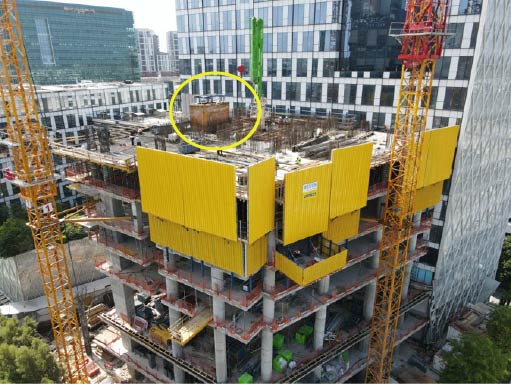

מגדל אפל בביצוע דניה
גרעין קטן יחסית, היקף מורכב מאוד, סביבת עבודה צפופה, תקרות קטנות - לטפס
גרעין סימטרי וניתן ליישם שלביות בין התקרות והגרעין - לא לטפס
הוחלט שלא לטפס בגלל חיבורים קונסטרוקטיביים מורכבים בין התקרות לגרעין, ודרישות המזמין לצמצום הפרעות רעש לסביבה.

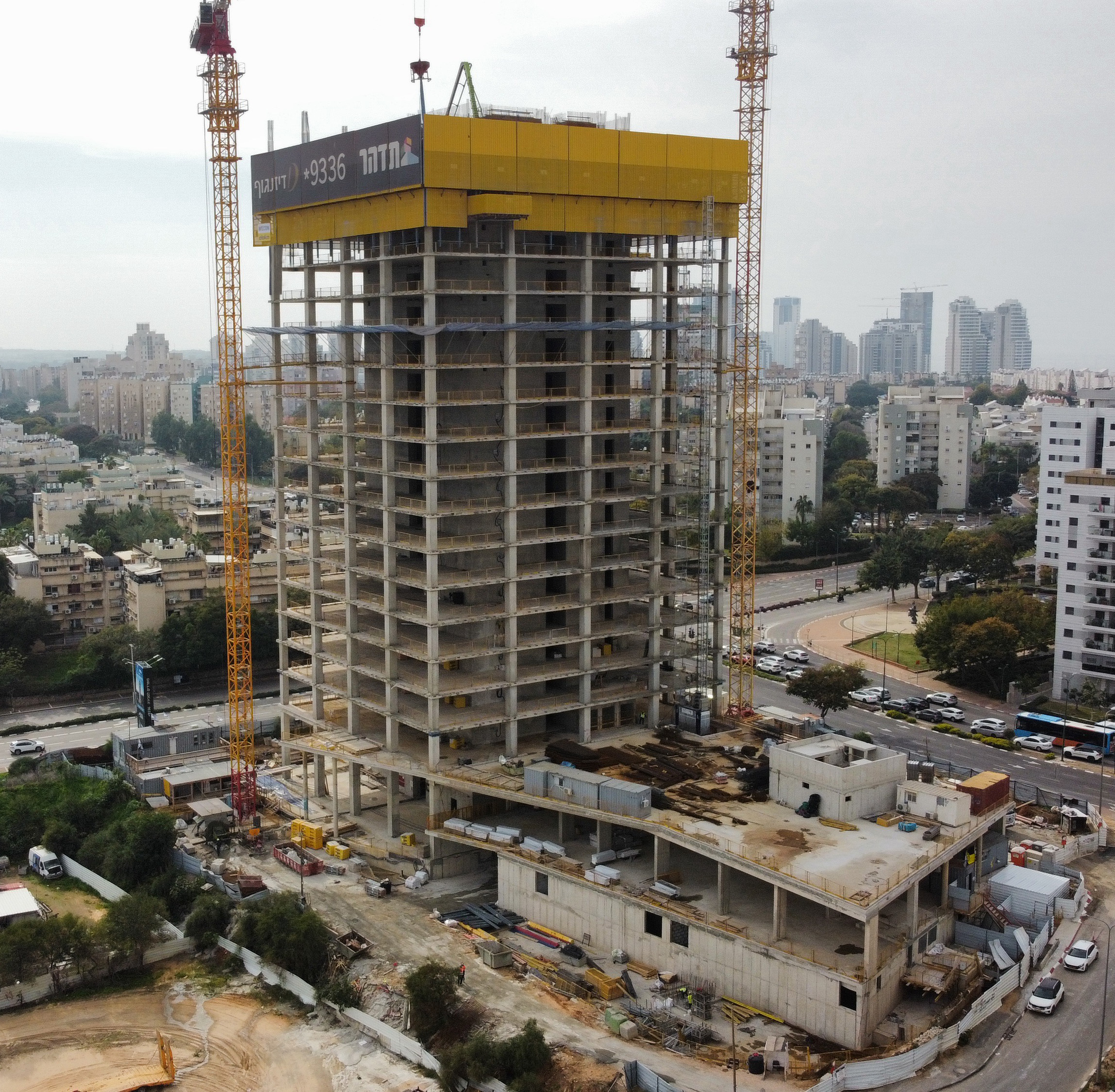

מגדל אגם בביצוע תדהר
גרעין סימטרי היקף פשוט יחסית עם תקרות גדולות ניתן להתחיל לטפס רק מקומת הקרקע ניתן ליישם שלביות בין התקרות והגרעין כך שבכל עת תהיה עבודת ברזל וורטיקלי - הוחלט שלא לטפס.
תוצאה: קצב ביצוע של 3 תקרות בחודש.
תפוקות גבוהות במיוחד ביחס לכמות הפועלים.
