מגדל משרדים יפה ומיוחד ביוזמת חברת מבנה, תכנון אדריכלי של משרד HQ architects ובתכנון מבנים של משרד דורון שלו מהנדסים. בניין ייחודי שמתחיל כחניון עילי ספירלי סביב גרעין עגול וממשיך בקומות משרדים סביב גרעין מלבני. המבנה הגאומטרי המשתנה מהווה אתגר ביצועי.
שלב א’ – ביצוע חניון ספירלי
חניון ספירלי סביב גרעין כאשר אל הצד החיצוני של הגרעין מתחברת תקרת החניון במפלסים משתנים, ובתוך הגרעין ישנם מפלסי התקרות במפלס אחיד מהווה אתגר ביצועי. הנתיב הקריטי הינו ביצוע התקרות מסביב לגרעין, כמו כן הייתה דרישה קונסטרוקטיבית שתקרות היקף הגרעין ישענו ישרות על קירות הגרעין. לפיכך הוחלט לצקת את קירות החוץ של הגרעין עד מפלס משתנה בהתאם לתחתית תקרת ההיקף. ואת קירות הפנים עד מפלס תקרות פנים הגרעין. לצורך כך נעשה שימוש בפלטפורמות Doka K טרפזיות בייצור מיוחד.
שלב ב’- ביצוע קומות הלובי והמעבר מגרעין עגול לגרעין מלבני
בקומת הלובי מספר אתגרים כשהעיקרי בהם הינו ביצוע העמודים האלכסוניים סביב אלמנטי פלדה.
כחלק מתכנון התבניות נדרש היה לתאם את מיקום חיבורי אלמנטי הפלדה בהתאם להפסקות היציקה ואורכי חפיית ברזל הזיון. מניתוח תוכנית העמודים עם שלושה שיפועים שונים ומחזורי היציקה הנדרשים, הוחלט ליישם תבניות מתועשות עבור כל שיפוע בנפרד. בהתאם להחלטה ועל מנת להקל על עבודת הפועלים בתהליך העמדת התבנית יצרנו את השיפוע בתוך התבנית כבר בעת הרכבתה במחסני חברת וויקון, כך שבעת העמדת התבנית הפועלים נדרשו לפלס אנכית בלבד (כבביצוע עמודים אנכיים), והשיפוע הנדרש מתקבל מתוך התבנית עצמה. כמו כן, הוחלט על מחזורי יציקה בגובה עד 4.0 מטר המאפשרים תהליך ביצוע בטוח וקל.
שלב ג’ – ביצוע קומות המשרדים הטיפוסיות

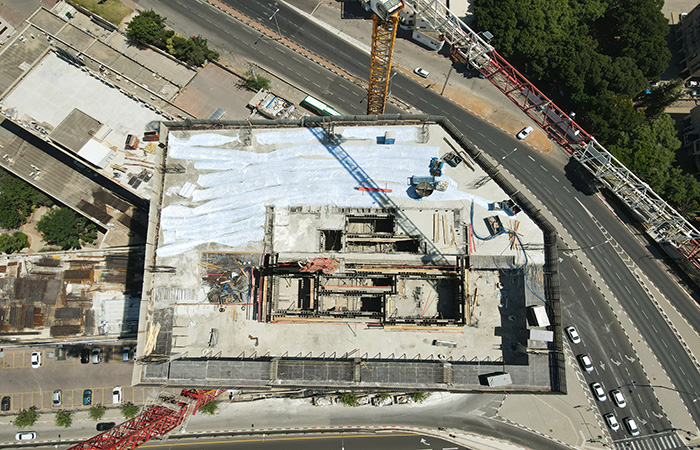

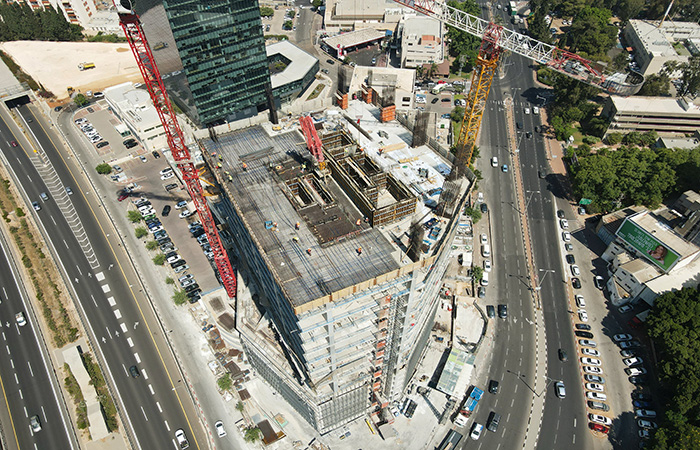

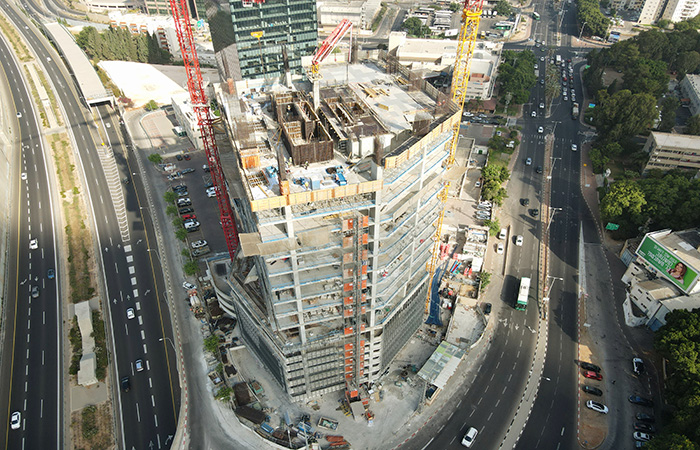

היות ומספר הקומות הטיפוסיות אינו רב (סה”כ כ- 15 קומות טיפוסיות לגרעין), והיות והגרעין עבר שינוי מהותי מבחינה גאומטרית בין שלב החניונים לקומות המשרדים, ההחלטה הייתה שלא לטפס עם הגרעין מראש. במקרים כאלה נדרש תכנון מדויק של שלבי הביצוע במטרה לאפשר עבודה במקביל על התקרות ועל קירות הגרעין. הדרך ליישם זאת בפרויקט זה הינה חלוקה לשני מחזורים, כאשר באגף אחד של הבניין עובדים על האלמנטים האנכיים ובאגף שני של הבניין עובדים על האלמנטים האופקיים. האתגרים כאן הינם מציאת קווי הפסקות היציקה שיהיו מקובלים מבחינה קונסטרוקטיבית ויאפשרו צמצום התלות בין המשימות בשני האגפים כפי שרואים בתמונות, ותכנון העברת התבניות לקירות בין המחזורים בסידור אינטואיטיבי לביצוע קל של התהליך.
עבור ביצוע התקרה סופקו שולחנות יציקה להיקף מלא ומערכת תבניות מודולריות Dokadeck ליציקת תקרה עבור השטח בין השולחנות לבין הגרעין. עבור ביצוע קירות הגרעין סופקו תבניות TOP50 עם פלטפורמות פנימיות מטפסות בפירי המעליות והמדרגות.
Doka Doka Frami – תבניות מודולריות ליציקת קירות
Doka Top 50- תבניות ורסטיליות ליציקת קירות
Doka S.P – פלטפורמות עבודה לפירים
Doka TableForm Staxo40 – שולחנות ליציקת תקרה
חברת מבצעת: אלקטרה בניה (קישור לאתר https://www.electra-construction.co.il/)
חברה יזמית: מבנה (קישור לאתר https://www.mivnegroup.co.il/)
חברת ניהול: מבנה (קישור לאתר https://www.mivnegroup.co.il/)
תכנון מבנים: דורון שלו מהנדסים (קישור לאתר https://www.doron-eng.co.il/)
תכנון אדריכלי: משרד HQ אדריכלים (קישור לאתר https://www.hqa.co.il/)
